図形の一部の長さを変更する方法を説明します。
図形全体を一方向に一定の長さ伸縮させることができます。
１．右端にあるツールバーアイコンの「ストレッチ」を選択するか、メニューの「修正」-「ストレッチ」を選択します。
２．長さを変えたい図形全体を選択します。
右から左の選択窓で選択すると選択モレが少なくなります。
選択できたら「ENTER」で決定します。(※選択されていない図形は伸縮及び、移動されません。)
３．引き伸ばしたい図形の基点を決定します。
４．伸縮したい長さを入力、または、マウスで指定します。
５．図形全体を伸ばすことができます。
以上
図のように小数点以下の０を付けたい場合、もしくは消したい場合の設定です。
【操作方法】
１．メニューの[設定]-[設定]を選択します。
２．設定ダイアログが表示されるので、
[寸法]-[基本の単位]-[小数点のゼロを省略]
■十進数法の末尾のゼロを省略
にチェックを入れます。
※少数点以下の０を表示させたい場合は、反対にチェックを外します。
・精度の変更は、精度の項目で桁数を入れます。
・小数点の区切り符号を変更したい場合は、小数点区切り符号の項目に
変更したい記号を入力します。デフォルトはカンマになっています。
※既に入力された値は変更されません。再度、作図してください。
以上
画層とは、レイヤーとも呼ばれ、同じものです。画層を複数用意してそれぞれの画層に作図することにより、画層を表示、非表示、線種、色、非印刷、ロック等、細かな設定が可能となります。
図形は１つの画層に全て作図するのではなく、画層を分けて作図することをお勧めします。
一般的に、画層やレイヤなどと呼ばれますが、BricsCADでは画層と呼びます。
画層は透明なフィルムのようなものとイメージしてください。
どのような作図をするか、画層を何枚使用するかなど決めて、各画層に作図していきます。
＜上から見た状態＞
＜横からみた状態＞
画層には、自由に名称をつけることができ、作成、削除が自由に行えます。
また、画層ごとに、非表示、保護、非印刷、色付けなどが行えます。
ただし、BricsCADでは、０画層、Defpoints画層は必ず存在し、名前変更や削除することはできません。
画層を作成しない場合、全て０画層に作図されます。
一枚の画層で、図形の一部を非印刷にしたり、非表示にすることはできません。
●基本的な画層（参考）
| 画層名 | 色 | 線種 | 線の太さ | 備考 |
|---|---|---|---|---|
| 極太線 | 濃い灰色(8) | CONTINUOUS | 0.7 | 切断位置指定等 |
| 外形線 | 黒(white) | CONTINUOUS | 0.5 | オブジェクトの見える部分の形状 |
| 寸法線 | 黄(yellow) | CONTINUOUS | 0.18 | 寸法値含む |
| かくれ線 | 濃い灰色(8) | HIDDEN2 | 0.18 | 見えない部分の形状 |
| 中心線 | 青(blue) | CENTER2 | 0.18 | 図形の中心を表す |
| 想像線 | 濃い灰色(8) | PHANTOM2 | 0.18 | 隣接部分を参考に表す |
| 文字 | 黒(white) | CONTINUOUS | 0.35 | 文字 |
画層を作成する場合は、名前を付けておきます。また、画層にはそれぞれ、色や線種を割り付けることができます。
【手順】
１．プロパティバーの「画層」アイコンをクリックするか、メニューの「設定」－「画層管理」－「画層管理」をクリックします。
２．図面エクスプローラ画層ダイアログが表示されます。
デフォルトでは、「０画層」があるだけです。
※この画層の名称を変更することはできません。
「新規」アイコンをクリックします。
３．新しく「新規画層１」として画層名が入力できる状態で画層が作成されますので、
ここでは、「寸法線」と名前を変更して「ENTER」キーを押して画層を作成しておきます。
４．色を変更します。色項目をクリックすると、「色を選択」ダイアログが表示されるので、
指定したい色を選択して、「OK」をクリックします。
５．再度、「新規」アイコンをクリックして、今度は画層名を「図枠」とします。
この時、寸法線を選択したまま、新規作成すると、選択された画層の属性を引き継ぎます。色が黄色となるので、紺色に変えておきます。
次に、「線の太さ」の項目を選択し、下矢印をクリックして「0.25mm」を選択します。
６．画層を削除したい場合は、削除したい画層を選択して、削除アイコンをクリックしてください。
削除できます。
７．画層が２つ作成できたので、図面エクスプローラ-画層ダイアログの右上の[ｘ]ボタンをクリックして終了します。
画層を変更して、作図する方法を説明します。
【手順】
１．一旦、現在の0画層に矩形を作図します。「スナップ」をONにして、200×100の矩形を作図します。
２．次に、左上の「画層コントロール」の下矢印をクリックして、「寸法線」画層を選択します。
この時、画層の中に、「Defpoints」という画層が出来ていますが、こちらは、自動的に作成される画層です。
削除、リネームは出来ませんので、そのままにしておいてください。
３．画層が「寸法線」に変わりますので、そのまま、矩形に「寸法線」コマンドで寸法を入力します。
寸法線の色が黄色になって作図できます。
４．そのままの画層で、図枠用の矩形を０，０原点から横420、縦297で作図します。
黄色の線で矩形が作図されますが、その矩形を選択し、画層を「図枠」に変更します。
５．図枠を簡単に変更することができます。
先に画層を変更して作図していけば、図形を選択する手間は、省けます。
間違えて、違う画層に作図してしまった場合、今のように簡単に変更できます。
以上
「印刷設定を簡単にするためのページ設定登録方法」について説明します。
(※ファイルに登録されますので、共通で使用するテンプレートファイルに登録しておくと便利です。)
印刷する為には、プリンタ、用紙、印刷範囲、印刷尺度、印刷スタイルテーブル、用紙の向きなどいろいろな設定が必要です、
あらかじめそれらを「ページ設定」として登録しておくことにより、印刷する時に選択して簡単に印刷設定することができます。
・BricsCAD V23-V24の設定
１．メニューの「挿入」－「ページ設定管理」を選択します。
２．「図面エクスプローラ」が起動し「ページ設定管理」が選択されて表示されます。
３．「ページ設定管理」の「新規」アイコンをクリックすると、「新規ページ設定」ダイアログが表示されるので、印刷対象のレイアウトを「●モデル空間 or 〇ペーパー空間」 にするかを選択し、「名前：」の欄に印刷設定用の「ページ設定名」を入力して「作成」ボタンをクリックします。

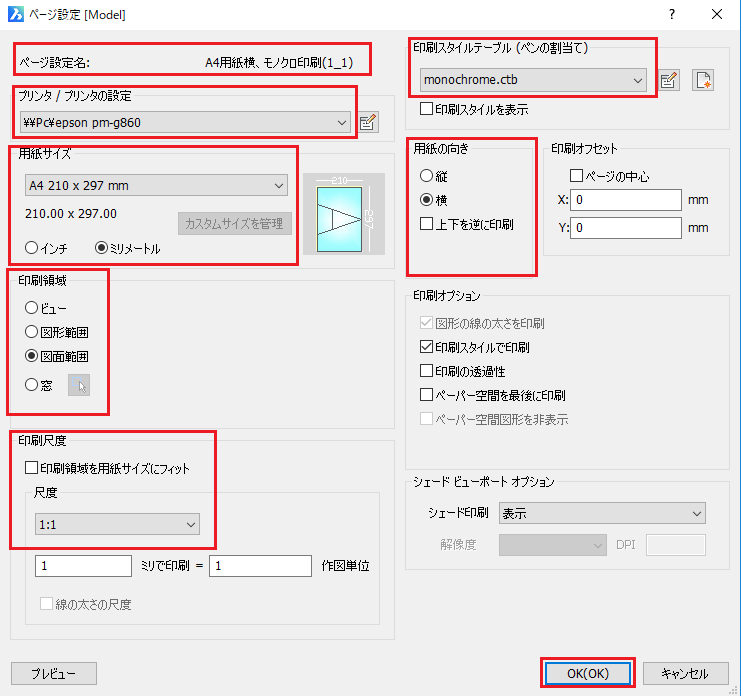

４．「ページ設定」ダイアログが表示されます。「ページ設定名」①が表示されています。
後は、通常の印刷する設定を設定します。設定が完了したら、「OK」ボタンをクリックします。
５．「図面エクスプローラ」ダイアログが再度表示され、「ページ設定管理」項目に設定した名称が追加されます。
後は、図面エクスプローラを閉じて、設定は完了です。
複数の用紙サイズ、尺度で登録しておくと良いでしょう。
・BricsCAD V19-V22の設定
１．メニューの「ファイル」-「ページ設定管理」を選択します。
２．「図面エクスプローラ」が起動し「ページ設定」が選択されて表示されます。
３．「ページ設定」の「新規」アイコンをクリックし、「新規ページ設定」ダイアログにて
〇モデル空間 か 〇ペーパー空間 にするかを選択し、「名前：」の欄にページ設定名を入力して「作成」ボタンをクリックします。
４．「ページ設定」ダイアログが表示されます。ページ設定名が表示されています。
後は、通常の印刷する設定を設定します。設定が完了したら、「OK」ボタンをクリックします。
５．「図面エクスプローラ」ダイアログが表示され、設定した名称が追加されます。
後は、図面エクスプローラを閉じて、設定は完了です。
複数の用紙、尺度で登録しておくと良いでしょう。
以上
KBCTOOL2(LISP版)の使い方の解説です。
文字入力を行うにあたり、接頭。接尾文字を追加し、カウントアップ部のカウントアップを自動、手動で行うことができます。
カウントアップは、無しと10進、16進、8進で行えます。
自動カウントアップは、方向と間隔と回数を指示しカウントアップ入力できます。
【操作】
１．
文字入力・数値カウントアップコマンドアイコンをクリック。
２．入力文字枠の真ん中の枠に入力したい文字を入れます。
３．カウントアップの枠で ●無し を選択し、文字高さ、尺度を選択します。
４．挿入位置を指示と出るので、一旦、文字を表示させる為、どこでも良いのでマウスをクリックします。
次に、カーソルに入力したい文字が表示されるので、今度は配置したい場所を指示します。
５．文字入力は完了です。
２．カウントアップしたい数値を入力文字枠の真ん中の枠に入れます。
数値以外の文字を接頭か接尾に入力します。
※文字と数値は分けて入力してください。
３．カウントアップ方向と間隔で、●自動連続無 を選択します。
４．カウントアップの枠で 10進、16進、8進を選択します。
文字高さ、尺度を選択します。
４．挿入位置を指示と出るので、一旦、文字を表示させる為、どこでも良いのでマウスをクリックします。
次に、カーソルに入力したい文字が表示されるので、今度は配置したい場所を指示します。
再度、配置したい位置を指示します。カウントアップしながら文字を入力できます。
５．「ENTER」、「Esc」をクリックして完了です。
２．カウントアップしたい数値を入力文字枠の真ん中の枠に入れます。
数値以外の文字を接頭か接尾に入力します。
※文字と数値は分けて入力してください。
３．カウントアップ方向と間隔で、●上下左右を選択し、間隔、回数を入力します。
４．カウントアップの枠で 10進、16進、8進を選択します。
文字高さ、尺度を選択します。
４．挿入位置を指示と出るので、一旦、文字を表示させる為、どこでも良いのでマウスをクリックします。
次に、カーソルに入力したい文字が表示されるので、今度は配置したい場所を指示します。
入力した方向、間隔、回数分カントアップしながら文字が入力できます。
５．完了です。
文字を修正する場合、修正方法が2通りあります。
(※テキストのインプレース編集対応は、BricsCAD V18.2からサポートされています。)
文字の編集には、「インプレイスエディタ」方法と「ポップアップダイアログ」の方法があります。
１．コマンドラインに 「 TEXTED 」と入力し「Enter」をクリック。
２．値により、動作が変わります。文字をダブルクリックして動作します。
０か２ ＝ インプレイスエディタ 画面上の文字をそのまま修正する
１ ＝ ポップアップダイアログ にて修正します。
以上
線分をポリラインに変換する方法
【操作】
１．メニューの[修正]-[結合]を選択します。
２．ポリラインにしたい線分を複数選択し、終了すれば「ENTER」で決定します。
３．複数の線分が１つのポリラインに変換されます。
以上
V23よりMENU画面が多彩になりました。
BricsCADの画面構成の説明です。V21での画面です。
リボンメニューは初期値では表示されていません。その他のメニューも使用端末などで
変更できますので、多少違ってきます。
１．タイトルバー
タイトルバーには、現在のBricsCADのライセンスレベル及び、アクティブウィンドウのファイル名が表示されます。
初期値は「Drawing1.dwg」ですが、保存時にファイル名を変更して登録してください。
２．メニューバー
メニューがおおまかに分類されており、その分類名がメニューとして表示されています。
各メニューを選択すると、それぞれのサブメニューが表示されます。
３．ツールバー
各細かなメニューの分類毎にコマンドが集まり、それぞれ、ダイレクトにコマンドを起動できるようにアイコン化
されています。ツルーバーも良く使用するコマンドツールバーのみを表示したり、あまり使わないコマンドは非表示に
したり、自由にカスタマイズできます。
４．リボンメニュー
リボンメニューは複数のタブで構成されており、各タブにはそのタブに関連したコマンドが大小のアイコンで表示
されたパネルに配置されています。タブを選択すると表示が切り替わります。
５．ドキュメントタブ
現在読み込まれているファイル名がタブに表示され、そのタブを選択することにより簡単に表示を切り替えることができます。
６．作図領域
クロスヘアカーソルを使用して作図を行う領域です。作図の補助となる、グリッドを表示することもできます。
作図領域の色は自由に変更できます。
７．ルックフロムコントロール
表示の座標系を変更することにより、三次元などの図形の見方を簡単に変えることができます。
８．プロパティーバー
図形の作図画層や色、線種、座標などの情報を確認したり、変更することができます。
９．「モデル」と「レイアウト」タブ
BricsCADの作図空間には、「モデル空間」と「レイアウト空間」の2種類があり、用途や作図機能によって使い分けることができます。
それぞれのタブを選択することにより切り替えできます。
１０．プロンプトメニュー
オプションコマンドがそのままメニューとして表示されます。
以上
正確な図形を描くには、長さと角度の指定が必要です。
BricsCADでは正確な図形を描くために、ダイナミック入力、絶対座標、相対座標、極座標入力の4通りの方法があります。
まず、ダイナミック入力の場合、設定を確認します。LINEコマンドを実行し、始点を指示してから直線の伸ばしたとき、長さを入力する枠と角度が表示されている場合、ダイナミック入力がONとなっているので、そのまま、次の作業を行ってください。
直線だけで、何も表示されない場合は、ダイナミック入力がOFFとなっているので、画面右下にあるステイタスバーの「ダイナミック」の項目をクリックし、ONにしてください。
45°の角度の100の長さの線を作図してみます。
１．コマンド選択「線分」ボタンを選択します。
２．直線を引くための始点を指示します。
３．長さ入力の欄が青色になるので、直接その枠に長さ 100 を入力します。ここで「ENTER」キーをクリックすると決定してしてしまうので、「TAB」キーを押してください。
４．長さが100に固定され、角度入力の欄が青に変わり角度が入力できます。45と入力し「ENTER」で決定します。
５．間違って決定してしまった場合は、キーボードから「Ｕ」を入力することにより１つ前の状態に戻ります。(入力は半角文字です)
６．終了するには、再度「ENTER」キーをクリックしコマンドを終了します。
指定した位置から作図したいポイントまでの線の作図方法を説明します。キーボードからの数値入力となります。LINEコマンドを実行し、始点を指示してから直線の伸ばした位置までのｘ座標、ｙ座標をキーボードから入力し、実行します。
単純に Ｘ座標 100 Ｙ座標 200 の位置へ作図したい場合、100,200 と入力すると絶対座標に作図されます。
相対座標で入力したい場合、＠100,200 と先頭に ＠ を付けると相対座標となります。
１．コマンド選択「線分」ボタンを選択します。
２．直線を引くための始点を指示します。
３．コマンドラインに ＠100,200 と入力し、「ENTER」キーをクリックすると決定します。
４．この時入力、ｘ、ｙの数値は、始点からみて上方向、右方向はプラスの数値を、下方向、左方向はマイナスの数値を入力してください。例えば、左下に引きたい場合は、＠-100,-200 となります。
5．終了するには、再度「ENTER」キーをクリックしコマンドを終了します。
以上
